Магнитопровод трансформатора и реактора представляет собой замкнутую (как правило для трансформаторов) или разомкнутую (используется в различных типах реакторов) магнитную цепь, предназначенную для прохождения магнитного потока. Наиболее распространённой конструкцией магнитопроводов является плоская стержневая конструкция с двумя, тремя, и пятью стержнями, с верхним, нижним и промежуточным ярмами.
Для снижения потерь на вихревые токи в стали, магнитопровод набирают из листов электротехнической стали, изолированных друг от друга лаковой плёнкой. Чем тоньше листы стали и выше качество листов, тем ниже потери в магнитопроводе. Другие факторы также могут оказывать существенное влияние на потери в собранном магнитопроводе – качество резки листов, технология шихтовки, размеры и количество отверстий в магнитопроводе и так далее. Наиболее часто используемый тип стали в России – электротехническая сталь марки NV30S-120 NV27S-120 толщиной 0,3 и 0,27 мм (СТО 05757665-008-2016) производства НЛМК (г. Липецк) и ВИЗ-сталь (г. Екатеринбург).

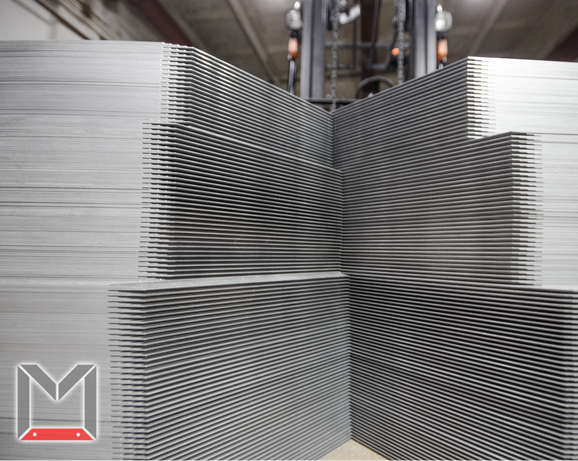

Фото 2 Вырез в ярме для центрального стержня магнитопровода step-lap

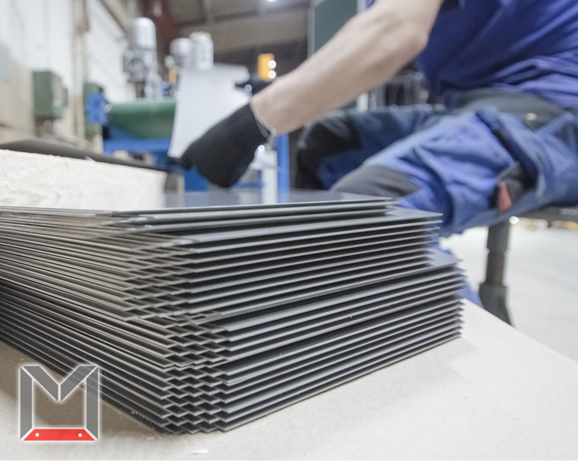

Фото 3 Центральный стержень магнитопровода step-lap
Помимо типа стали, важнейшим фактором, определяющим основные характеристики магнитопровода, является технология сборки (применимо к магнитопроводу чаще используется термин «шихтовка»). Наибольшее распространение получила технология шихтовки «step-lap». В данном случае все стыки листов магнитопровода косые. Также встречаются витые, плоско шихтованные и комбинированные магнитные системы – данные магнитные системы более дёшевы в производстве, но уступают по характеристикам (уровень шума, механическая прочность, максимальная индукция, потери в стыках) магнитопроводам с косыми стыками.
